Y2系列电机壳

Y2系列电机壳

我公司供应Y2系列电机壳产品,配合电动机使用,可作驱动各种不同机械之用。
销售热线:0317-8095082
Y2系列电机壳详细说明:

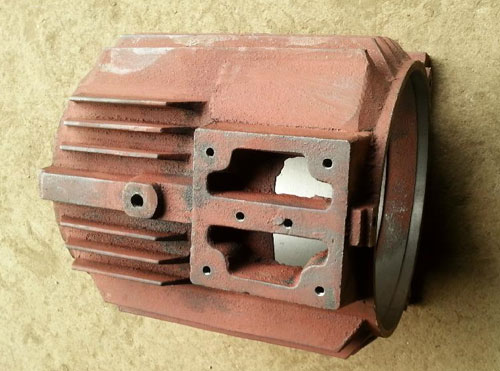

Y2系列电机壳1 Y2系列电机壳2 Y2系列电机壳3 Y2系列电机壳4 Y2系列电机壳5 Y2系列电机壳6

  Y2系列电动机具有   、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。我公司供应Y2系列电机壳产品,配合电动机使用,可作驱动各种不同机械之用。
电机壳铸件为筒体结构,筒身外径844mm,铸件高648mm,直筒部分高346mm;直筒部分壁厚30mm,中间环带一圈壁厚33 mm,上部主要壁厚23mm。铸件重量:560kg,铸件上部内腔较复杂,局部凸起较多;铸件外部的搭子(凸台)也较多;因此铸件“T"形和“L"形热节较多,铸件补缩较困难。平造平浇,造型操作相对简单,但铸件的补缩很困难,尤其是结构复杂的上部内腔凸起的部位基本上没有什么措施解决补缩问题。
平造立浇或立造立浇,冒口设在上端,但铸件壁厚,下厚上薄,加上铸件较高,下部的补缩也有很大难处。
另外,铸件的变形也是需要面对的一个问题。
综合考虑,采用立造立浇方案,铸件全部在下箱,上箱只有冒口及浇注系统;顶注式,钢液从分型面处注人型腔;铸造工艺。该方案优点在于:拔模斜度的设置一定程度上减缓了铸件上下壁厚差;顶注式有利于形成至下而上的温度梯度,有利于铸件的补缩。
顶注式的缺点也比较明显,不利于钢液的平稳充型及型腔内浮砂杂物的上浮,型腔内钢液易于氧化。
采用开放式浇注系统,直浇道采用现有80mm直径陶管,钢液经内浇道从冒口处注人型腔,内浇道尺寸为40 mmx40mm,4个内浇道均布,保证铸件同一高度温度的均匀性。
Y2系列电机壳、Y系列电机壳、单项电机壳等产品是光明机械的热销产品,产品型号齐全,价格合理,受到用户的一致好评,光明机械欢迎您前来选购,我们期待与您的合作!
